在電子產品中，晶振在眾多電子元器件中充當核心角色，正確判斷腳位方向?qū)τ陔娮釉O(shè)備的正常工作至關重要，貼片晶振的腳位方向可以通過以下三種方法來區分：

  1. 外觀：

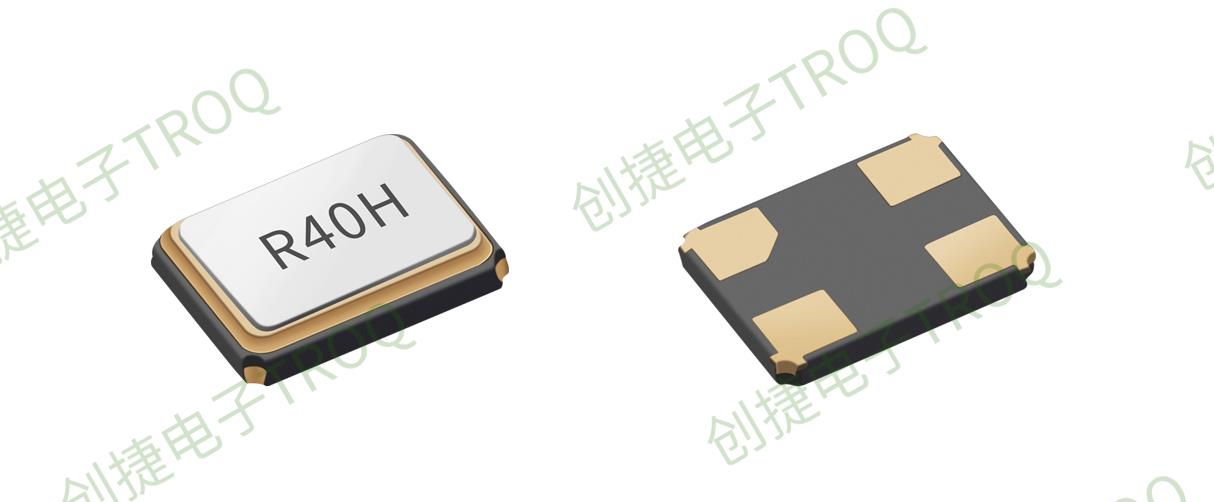

  對于無源晶振，為了方便識別，通常一端會有一個缺口，另一端則用來表示第三腳(1)，而第四腳(2)則需要根據逆時針方向來確定。其中，第二腳(3)和第四腳(4)懸空，不需要連接。

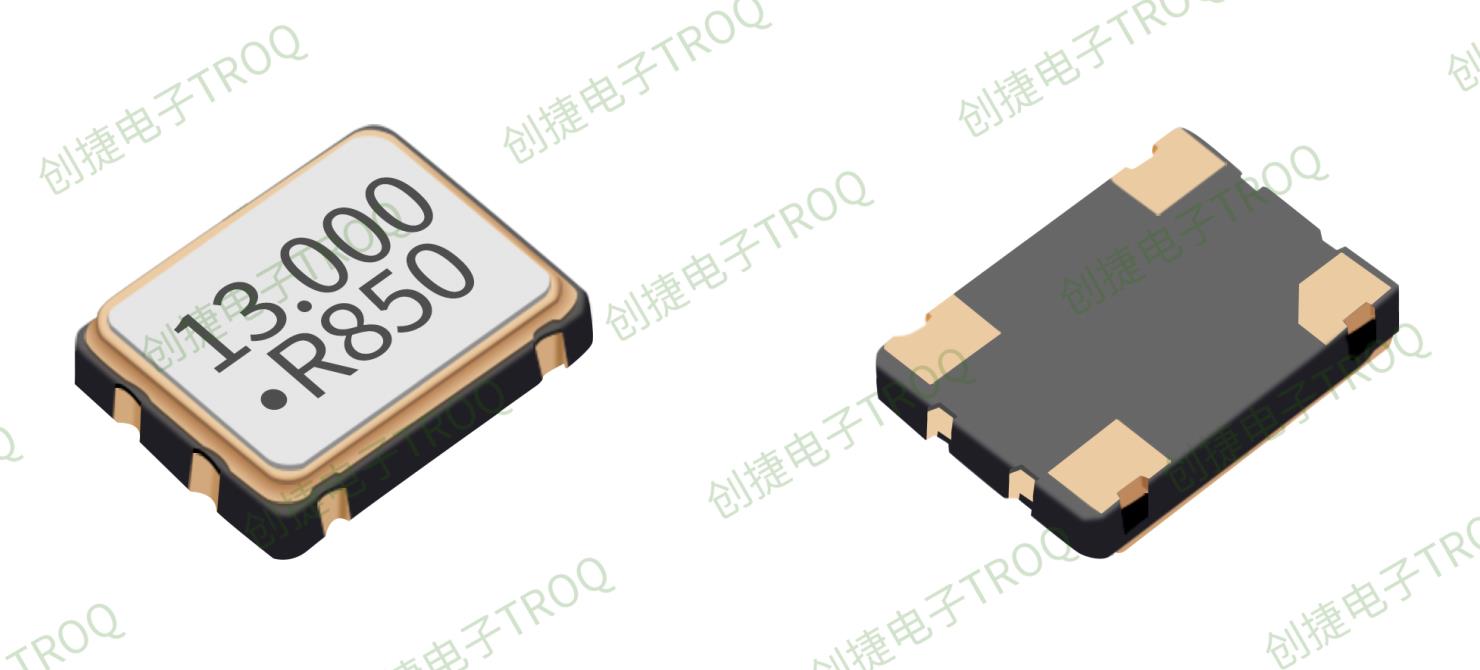

  對于有源晶振，絲印通常會用點來區分不同的腳位。通過觀察絲印點的位置，可以確定第一個腳位(1)，然后根據逆時針方向依次確定其他腳位(2、3、4)。

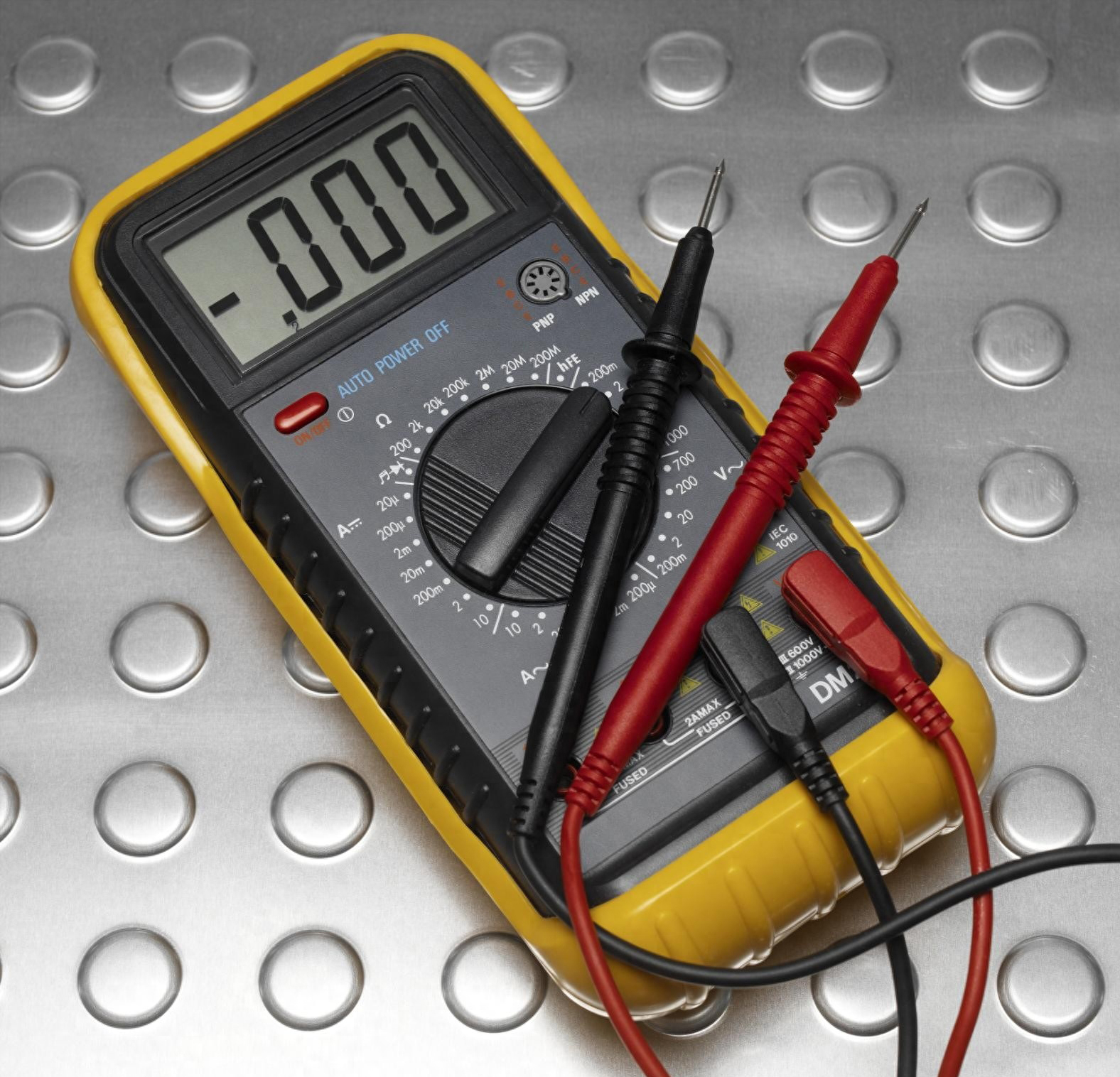

  2. 萬用表：

  可以使用萬用表來測量貼片晶振的兩個引腳，判斷哪一個引腳是接地引腳，哪一個引腳是信號引腳。對于諧振頻率為12MHz或16MHz的貼片晶振，可以使用數字萬用表的200MHz交流耦合通道進行測量。將紅筆接一個引腳，黑筆接另一個引腳，觀察液晶屏上顯示的頻率。正常情況下，接地引腳的頻率會顯示為零，而信號引腳的頻率會顯示為晶振的諧振頻率。

  3. 電路圖或規格書：

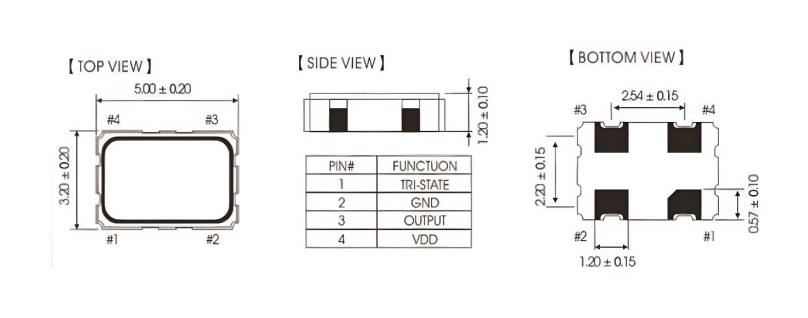

  如果使用的是有源晶振，則可以通過查看電路圖、規格書或使用手冊來了解其腳位方向。通常，電路圖中會標明晶振的接地引腳和信號引腳。

  需要注意的是，不同廠家和型號的貼片晶振可能具有不同的外觀特征和標識方式，因此在實際使用過程中，先查看產品手冊或相關資料，以便正確區分腳位方向。如果仍無法確定貼片晶振的腳位方向，建議尋求專業的FAE技術支持。
